桁架拱渡槽   以桁架拱或拱形桁架作为槽身支承结构的槽式渠系交叉建筑物。桁架拱将拱式渡槽的主拱圈与拱上结构结合在一起，主要起拱的作用，并用横向联系构件将两榀或多榀桁架拱片连接成整体结构。

按结构特征和槽身位置，桁架拱渡槽分为上承式、下承式、中承式和复拱式4种（图1）。①上承式桁架拱渡槽［图1（a）。桁架拱片由上、下弦杆及腹杆组成，下弦杆为拱形，上弦杆为直线形，槽身置于上弦杆上。拱的作用随下、上弦杆刚度比的增大而增大，但拱脚水平推力大，对施工时槽墩的受力不利，运行时拱座的受力也不利，只适用于低槽墩和岩石地基的情况。②下承式桁架拱渡槽［图1（b）］。上弦杆为拱形，下弦杆为直线，槽身置于下弦杆上。当上、下弦杆刚度比大时，拱的作用突出，拱脚有较大的水平推力传给下弦杆，使下弦杆受拉。当上、下弦杆刚度比较小时，梁的作用较突出，实质上是拱形桁架。槽墩、槽台受力情况与拱脚布置形式有关。当拱脚支承于槽墩（台）内时，槽墩（台）与下弦杆共同承受拱脚的水平推力；当拱脚置于槽墩（台）顶面时，拱脚水平推力全部由下弦杆承受而成为拉杆拱，墩台受力与梁式渡槽相同。施工吊装时，拱脚对墩台无水平推力，温度变化和墩台变位对拉杆拱也不产生影响。下承式适用于高槽墩、槽下净空大及软土地基的情况。③中承式桁架拱渡槽［图1（c）］。介于上承式与下承式之间，由于结构复杂，采用不多。④复拱式桁架拱渡槽［图1（d）］。上、下弦杆均为拱形，在竖向荷载作用下受压，拱的性能突出。复拱式只能在槽身两侧各设一榀架拱片，故流量与跨度不宜太大。

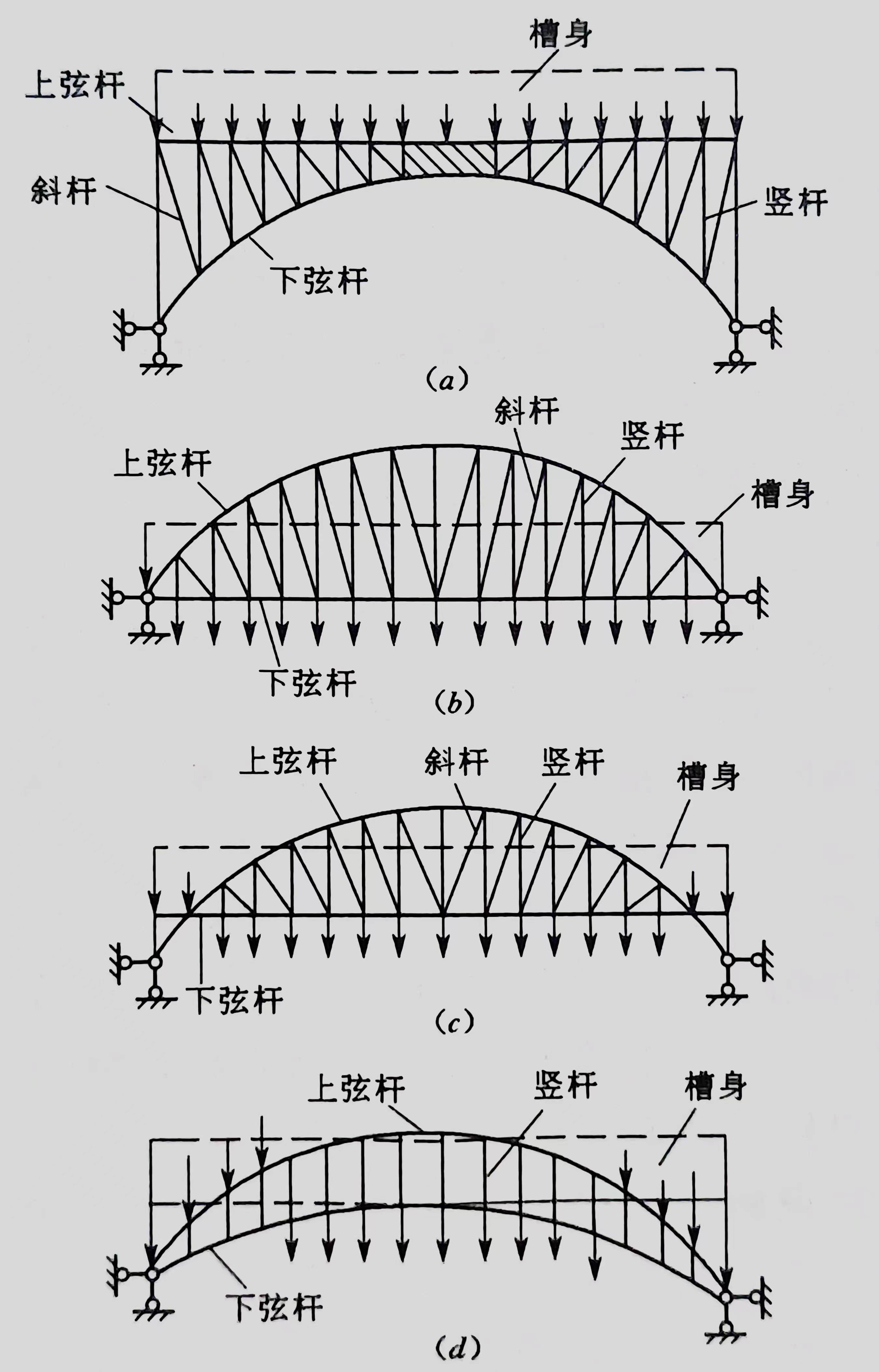

图1 桁架拱渡槽受力图

（a）上承式；（b）下承式；（c）中承式；（d）复拱式

桁架拱渡槽属空间刚架体系，可按空间有限单元法或简化为平面有限单元法进行各杆件内力与变位计算。
