竖井式倒虹吸管 两端设竖井与渠道相连，用以输送水流穿过道路、河渠或小型沟谷的倒虹吸管。竖井式倒虹吸管（见图），由进口段、进口竖井段、水平管段、出口竖井段及出口段组成，将渠道水流通过公路下部，其进口段常设置拦污栅，以防漂浮物进入井内。井底一般设集沙坑，供沉沙及修理水平管段时排水之用。井顶上设盖板，以防人、畜跌入井内。当管道穿过公路时，为改善管身受力条件，管顶常埋于路面以下1m左右。在此情况下，作用在管身上的荷载除自重、内外水压力、土压力及温度荷载外，还有自路面向下传布的车辆荷载。竖井常作成方形，水平管段多为圆形或方形，采用浆砌石或素混凝土结构。竖井式倒虹吸管不如斜管式水流顺畅，水头损失较大，但施工比较简易，常用于穿过交通道路的小流量、低水头的倒虹吸管。

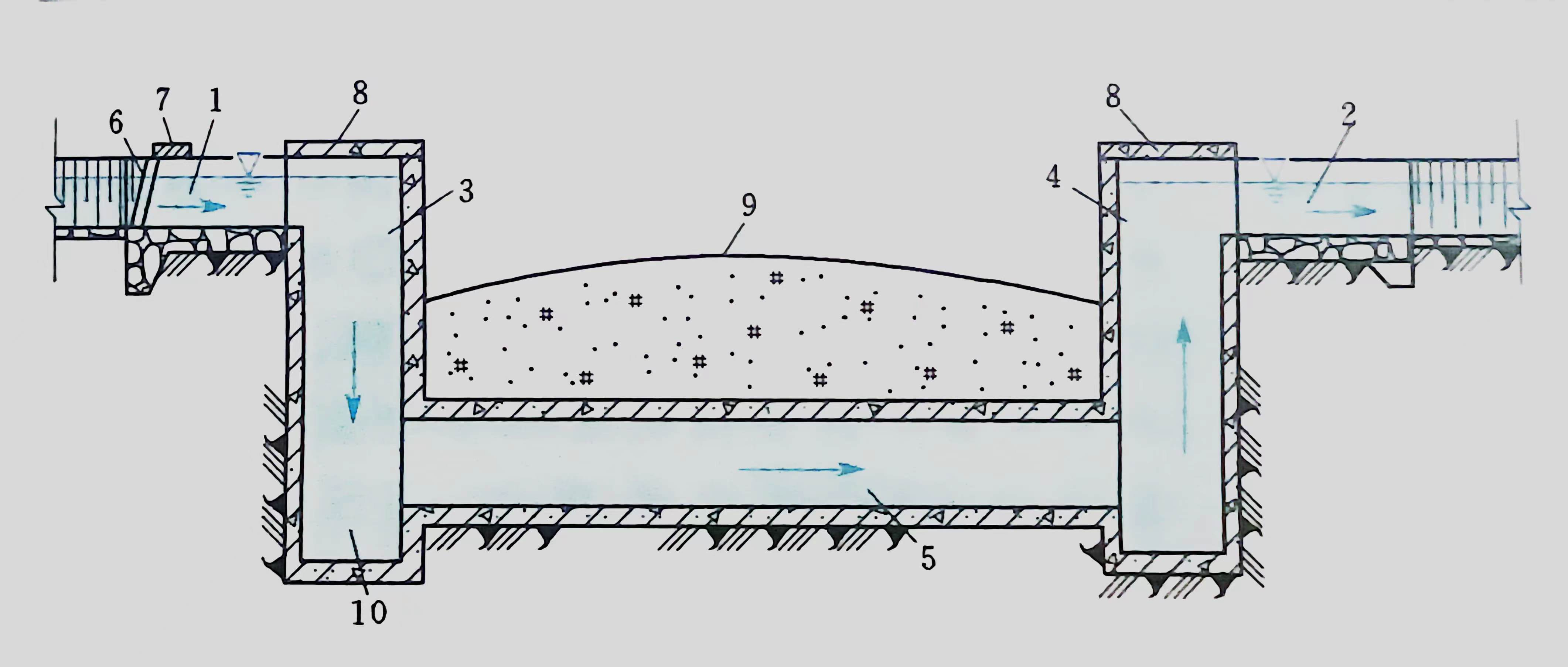

竖井式倒虹吸管示意图
1—进口段；2—出口段；3—进口竖井；4—出口竖井；5—水平管段；6—拦污栅；
7—工作桥；8—盖板；9—公路；10—集沙坑
